控制变压器应用图绘制规则是什么？旗正电气告诉你详情如下：

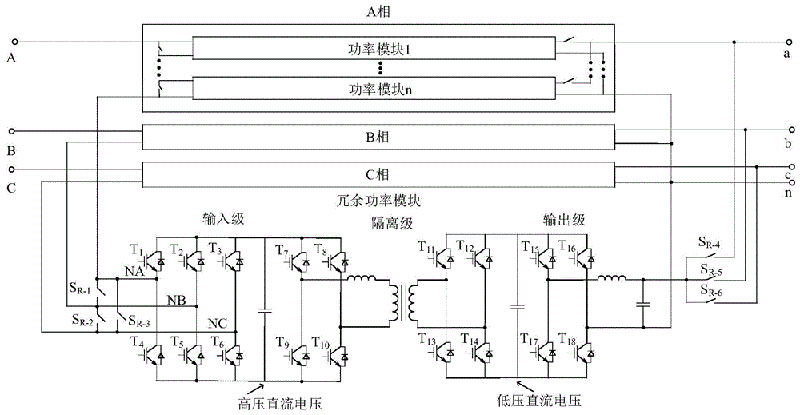

    原理图一般分主电路和辅助电路两部分：主电路就是从电源到电动机大电流通过的路径。辅助电路包括控制电路、照明电路、信号电路及保护电路等，由继电器和接触器的线圈、继电器的触点、接触器的辅助触点、按钮、照明灯、信号灯、控制变压器等电器元件组成。

    控制系统内的全部电机、电器和其它器械的带电部件，都应在原理图中表示出来。

    原理图中各电器元件不画实际的外形图，而采用国家规定的统一标准图形符号，文字符号也要符合国家标准规定。

    原理图中，各个电气元件和部件在控制线路中的位置，应根据便于阅读的原则安排。同一元器件的各个部件可以不画在一起。例如，接触器、继电器的线圈和触点可以不画在一起。

    图中元件、器件和设备的可动部分，都按没有通电和没有外力作用时的开闭状态画出。例如，继电器、接触器的触点，按吸引线圈不通电状态画；主令控制器、万能转换开关按手柄处于零位时的状态画；按钮、行程开关的触点按不受外力作用时的状态画等。

    电气元件应按功能布置，并尽可能按水平顺序排列，其布局顺序应该是从上到下，从左到右。电路垂直布置时，类似项目宜横向对齐；水平布置时，类似项目应纵向对齐。

    电气原理图中，有直接联系的交叉导线连接点，要用黑圆点表示；无直接联系的交叉导线连接点不画黑圆点。
